CẤU TẠO LÒ HƠI ĐỐT DẦU

CẤU TẠO LÒ HƠI ĐỐT DẦU

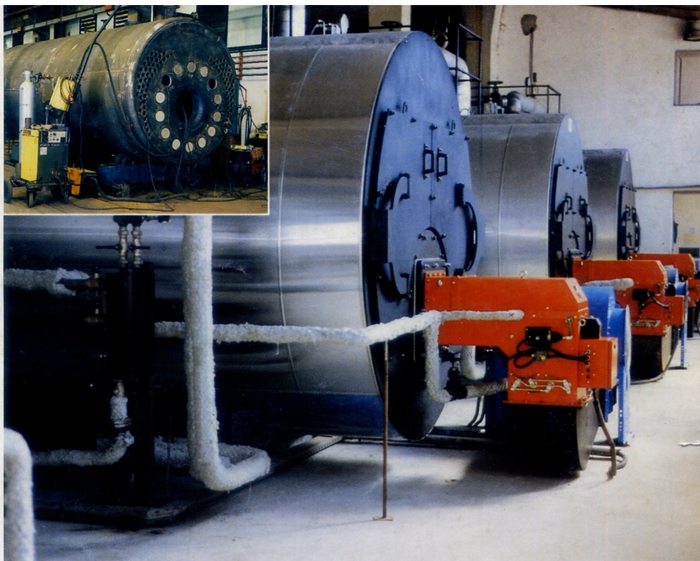

Lò hơi đốt dầu là một thiết bị nhiệt công nghiệp sử dụng nhiên liệu dầu (thường là dầu DO - Diesel Oil hoặc FO - Fuel Oil) để tạo ra hơi nước hoặc nước nóng phục vụ cho các mục đích như sản xuất công nghiệp, sưởi ấm hoặc phát điện. Cấu tạo của lò hơi đốt dầu gồm nhiều bộ phận phối hợp chặt chẽ để đảm bảo quá trình vận hành hiệu quả và an toàn. Dưới đây là các bộ phận chính:

1. Buồng đốt (buồng cháy)
Là nơi diễn ra quá trình đốt cháy nhiên liệu dầu. Buồng đốt được thiết kế kín để giữ nhiệt và tránh thất thoát. Bên trong buồng đốt thường được lót bằng vật liệu chịu nhiệt như gạch chịu lửa để bảo vệ lớp vỏ kim loại.

2. Đầu đốt dầu (Burner)
Đầu đốt là bộ phận phun dầu vào buồng đốt dưới dạng sương mù, trộn với không khí để cháy hoàn toàn. Đầu đốt có thể là loại một cấp, hai cấp hoặc điều chỉnh liên tục (modulating). Các thành phần chính của đầu đốt gồm bơm dầu, kim phun, quạt gió, bộ điều khiển và cảm biến ngọn lửa.

3. Ống lửa – Ống khói (Fire tubes / Smoke tubes)
Là nơi dẫn khí nóng đi qua để truyền nhiệt cho nước. Lò hơi đốt dầu có thể thuộc loại lò ống lửa (khí nóng đi trong ống, nước bao quanh) hoặc lò ống nước (nước đi trong ống, khí nóng bao quanh).

4. Thân lò (thùng chứa nước)
Là nơi chứa nước để tạo thành hơi. Thân lò được chế tạo bằng thép chịu nhiệt và áp lực cao, có tích hợp các ống truyền nhiệt để tối ưu hóa quá trình trao đổi nhiệt.

5. Hệ thống cấp nước
Cung cấp nước cho lò hơi một cách liên tục hoặc theo chu kỳ. Hệ thống này bao gồm bơm nước, bể chứa nước cấp và thiết bị xử lý nước như làm mềm, khử khoáng để ngăn ngừa cáu cặn.

6. Hệ thống xả khí – khói
Sau khi khí nóng đã truyền nhiệt cho nước, khí thải được dẫn ra ngoài qua hệ thống ống khói. Có thể tích hợp thêm bộ hâm nước hoặc hâm gió để tận dụng nhiệt dư thừa, nâng cao hiệu suất.

7. Hệ thống điều khiển và an toàn
Bao gồm cảm biến nhiệt độ, cảm biến áp suất, cảm biến mức nước và hệ thống cảnh báo, tự động ngắt khi phát hiện sự cố. Hệ thống điều khiển giúp quá trình vận hành an toàn và ổn định.

8. Phụ kiện kèm theo
Gồm các thiết bị như van an toàn, đồng hồ đo áp suất, van xả cặn, thiết bị đo mức nước, bộ tách hơi – nước... giúp kiểm soát và bảo trì dễ dàng.

9. Bộ hâm nước (Economizer)
Bộ trao đổi nhiệt tận dụng khí thải để làm nóng nước cấp trước khi đưa vào lò. Điều này giúp tiết kiệm nhiên liệu và nâng cao hiệu suất lò hơi.

10. Bộ hâm gió (Air Preheater)
Làm nóng không khí trước khi đưa vào buồng đốt nhằm hỗ trợ quá trình cháy diễn ra hiệu quả hơn, góp phần giảm tiêu hao nhiên liệu.

11. Bộ thu hồi nhiệt (Heat Recovery Unit)
Thu hồi phần nhiệt dư từ khí thải hoặc hơi để sử dụng vào các công đoạn khác trong dây chuyền sản xuất, làm giảm tổn thất năng lượng.

12. Van an toàn (Safety Valve)
Là thiết bị bắt buộc để đảm bảo an toàn, tự động xả áp khi áp suất trong lò vượt quá giới hạn thiết kế.

13. Thiết bị xử lý nước cấp
Gồm các hệ thống lọc, làm mềm và khử khoáng giúp loại bỏ tạp chất, ngăn cáu cặn và ăn mòn bên trong lò hơi.

14. Đồng hồ và thiết bị đo lường
Gồm đồng hồ đo áp suất, nhiệt độ, mức nước, lưu lượng kế… giúp người vận hành theo dõi tình trạng làm việc của lò.

15. Hệ thống xả cặn
Thực hiện định kỳ để loại bỏ tạp chất và muối tích tụ dưới đáy lò, tránh gây nghẹt ống hoặc ăn mòn kim loại.

16. Hệ thống điều khiển tự động
Có thể sử dụng PLC, màn hình cảm ứng HMI hoặc hệ thống SCADA để giám sát và điều khiển từ xa. Tự động kiểm soát mức nước, nhiệt độ, áp suất và cảnh báo lỗi.

17. Vật liệu cách nhiệt – bảo ôn
Bao quanh thân lò để giữ nhiệt, tránh thất thoát năng lượng và bảo vệ người vận hành khỏi bị bỏng. Vật liệu cách nhiệt thường là bông gốm, sợi thủy tinh hoặc lớp bảo ôn bằng tôn.

18. Khung và giá đỡ
Là phần kết cấu chịu lực cho toàn bộ lò hơi, giúp lắp đặt chắc chắn, ổn định và đảm bảo an toàn khi vận hành.

19. Vỏ bảo vệ và lớp cách âm
Lớp vỏ bảo vệ bằng kim loại giúp che chắn thiết bị bên trong khỏi tác động bên ngoài, đồng thời có thể tích hợp lớp cách âm nhằm giảm tiếng ồn từ đầu đốt và quạt gió.
